HG/T20592法蘭類型
作者：泵閥 來源：法蘭 發布時間：2023-06-02
1、帶頸平焊法蘭
帶頸平焊法蘭全稱帶頸平焊鋼制管法蘭，是將鋼管、管件等伸入法蘭內通過角焊縫與設備或管道連接的法蘭。
帶頸平焊法蘭同板式平焊法蘭一樣也是將鋼管、管件等伸入法蘭內通過角焊縫與設備或管道連接的法蘭。
密封形式
帶頸平焊法蘭的密封面形式有：
突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。
帶頸平焊法蘭的通徑范圍：DN10~DN600。
適用范圍
PN系列 PN2.5~PN40; Class系列Class150~Class1500
法蘭材料：碳素鋼、珞鉬鋼、304、316、304L、316L、321、347、CF8C。[1]
優點：帶頸平焊法蘭也屬于平焊法蘭，因為有個短頸，從而提高了法蘭的強度改善了法蘭的承載力度。所以可以用于更高壓力的管道上。現場安裝較方便，可省略焊縫探傷的工序。
缺點：帶頸平焊法蘭頸部高度較低，對法蘭的剛度、承載能力有所提高。與對焊法蘭相比，焊接工作量大，焊條耗量高，經不起高溫高壓及反復彎曲和溫度波動。
2、板式平焊法蘭
焊接形式：板式平焊法蘭是把管子插到法蘭里去焊接。
平焊法蘭的材質：201 304 316 316L 0Cr18Ni9 321 202、碳鋼、20#、20G、以及合金鋼等。
適用范圍
由于板式平焊法蘭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力、航天、造船等基礎工程。
優點：取材方便，制造簡單，成本低，使用廣泛。
缺點：剛性較差，因此不得用于有供需、較高真空度要求的化工工藝配管系統和高度、危害的場合。
密封面型式有平面和突面。
3、帶頸對焊法蘭
帶頸對焊法蘭的密封面形式有：
突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。
優點：連接不易變形,密封效果好,應用廣泛,適用于溫度或壓力大幅度波動的管道或高溫、高壓及低溫的管道,也用于輸送價格昂貴介質。
缺點：帶頸對焊法蘭的體積龐大，重量笨重，價格昂貴，安裝定位很困難，運輸途中更容易磕碰。
帶頸對焊法蘭和帶頸平焊法蘭的區別
1、 焊縫形式不同：帶頸平焊法蘭管子與法蘭的焊接焊縫形式為角焊縫，而帶頸對焊法蘭與管子的焊接焊縫形式為環焊縫；
2、材質不同：帶頸平焊法蘭材質為厚度符合要求的普通鋼板機加工而成，而帶頸對焊法蘭材質多為鍛鋼件機加工而成；
3、公稱壓力不同：帶頸平焊法蘭公稱壓力為：0.6--4.0MPa的，而帶頸對焊法蘭公稱壓力為：1--25MPa等級的。
4、還有一點，帶頸對焊法蘭與接管連接的焊縫屬B類縫，帶頸 平焊法蘭與接管連接的焊縫屬C類縫，焊后無損檢測不一樣。
5、帶頸平焊法蘭與帶頸對焊法蘭不能隨便替換，就制造角度而言，帶頸平焊法蘭（SO是SLIP ON縮寫）內徑大，意味著重量小，成本就低，另外公稱直徑大于250mm的帶頸對焊法蘭（WN是WELD NECK的縮寫）要檢測，SO的法蘭不需要檢測，所以成本就低了。
6、整體法蘭
整體法蘭是一種法蘭的連接方式。也是屬于帶頸對焊鋼制管法蘭的一種。材質有碳鋼、不銹鋼、合金鋼等。
在國內各個標準之中，用IF來表示整體法蘭。多用于壓力較高的管道之中，生產工藝一般為鑄造。

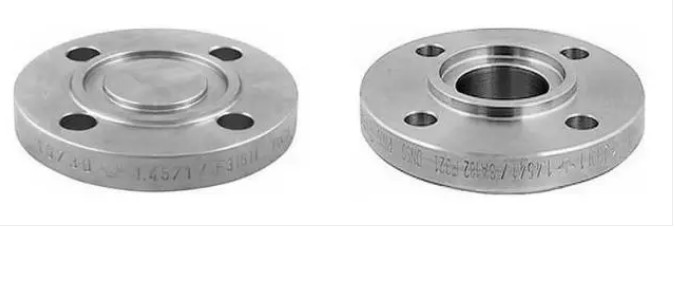

在法蘭類型中就是用一個“IF”來表示整體法蘭的類型。一般為突面（RF），則可以選用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。
7、承插焊法蘭
承插焊法蘭是指管子端部插入法蘭環階梯內，在管端及外側焊接的法蘭。一端與鋼管焊接另一端用螺栓連接。有帶頸和不帶頸兩種。帶頸管法蘭的剛性好，焊接變形小，密封性較好，可用于壓力為1.0~10.0MPa的場合。容器用乙型法蘭也屬承插焊法蘭，用于密封要求較高的場合。設計時，承插焊法蘭可按整體式法蘭校核。
密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、環連接面（RJ）。
應用范圍：鍋爐壓力容器、石油、化工、造船、制藥、冶金、機械、食品等行業。
常用于PN≤10.0MPa，DN≤40的管道中。
8、法蘭蓋
也稱盲板法蘭、盲板，是中間不帶孔的法蘭，供封住管道堵頭用。作用與焊接封頭及絲扣管帽是一樣的，只不過盲板法蘭和絲扣管帽可以隨時卸下來，而焊接封頭則不行。
法蘭蓋密封面：
平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ)
9、襯里法蘭蓋
襯里法蘭蓋是一種盲板法蘭，接近介質的一邊堆焊不銹鋼，為一個整體。襯里法蘭蓋在有腐蝕性介質的管道上作盲板用，與普通法蘭蓋的區別是，與介質接觸面增加了防腐襯層。
10、螺紋法蘭
螺紋法蘭是將法蘭的內孔加工成管螺紋，并和帶螺紋的管子配套實現連接，是一種非焊接法蘭。
優點：它和平焊法蘭或?qū)阜ㄌm相比，螺紋法蘭具有安裝、維修方便的特點，可在一些現場不允許焊接的管線上使用。合金鋼法蘭有足夠的強度，但不易焊接，或焊接性能不好，亦可選擇螺紋法蘭。
缺點：在管道溫度變化急劇或溫度高于260℃低于-45℃的條件下，建議不使用螺紋法蘭，以免發生泄漏。
11、對焊環松套法蘭
對焊環松套法蘭是可以活動的法蘭片,一般是配套在給排水配件上，廠家出廠時伸縮節兩端就各有一片法蘭，直接與工程中的管道、設備用螺栓連接。
作用：使用對焊環松套法蘭的目的一般是為了節省材料，其結構分成兩部分，管子部分一頭和管道接，一頭做成對焊環。法蘭盤采用低等級的材料，而管子部分使用和管道一樣的材料，達到節省材料的目的。
優點：節約成本，當管材材質特殊，價格昂貴時，焊接同樣材質的法蘭成本高。不便于焊接或不便于加工或需要的強度大，如塑料管、玻璃鋼管之類。便于施工，如連接時法蘭螺栓孔對應不便于找正或者防止日后更換設備法蘭螺栓孔有變等。
缺點：承受壓力低、焊環處強度低（特別是厚度3mm以下時）。
12、平焊環松套法蘭
平焊環松套法蘭盤是可以活動的法蘭片，直接與工程中的管道、設備用螺栓連接。
使用平焊環松套法蘭盤的目的一般是為了節省資料，其結構分成兩部分，管子局部一頭和管道接，一頭做成翻邊，法蘭盤部分套在翻邊上。
優點：方便于焊接或方便于加工或需要的強度大，如塑料管、玻璃鋼管之類。
便于施工，如連接時法蘭螺栓孔對應方便于找正或者防止日后更換設備法蘭螺栓孔有變等。
價格高貴時，節約本錢。當管材材質特殊，焊接同樣材質的法蘭成本高。
缺點：接受壓力低。焊環處強度低（特別是厚度3mm以下時）。
